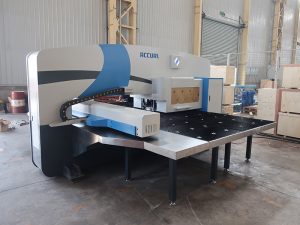

低コストCNCタレット打抜き機、四角穴パンチプレス

アマダCNCタレットパンチプレス

製品説明

新型ACCURL®ハイテクTPおよびTCタレットパンチプレスは閉鎖型リジット鋼構造としてリギット構造に製造されています。有限の解析システムは設計およびシミュレーションプロセスで使用され、動作中に最小のたわみを許容します。パンチング加工中にタレットと工具の間にたわみが生じず、工具寿命が長くなります。 TPPシリーズタレットパンチプレスは、27ステーション/ 700ストロークと33ステーション/ 900ストロークを備えた2つのモデルを備えており、非常に複雑なシート製品であってもoncesでのすべての作業を終了するのに役立ちます。 ACCURLタレットパンチプレスは最適なコストで完全なソリューションを提供します。

•Siemens ACサーボモータを全軸に搭載
•すべての軸にリニアスレッジシステムを搭載した高精度な位置決めが可能です。
•ブリッジ側のプラットフォームタイプまたはポータブルCNCコントロールパネル
•バキュームテーブル＆フィルタリングユニットのCNC制御出力/入力
•低エネルギー消費で高い排水能力
•低エネルギー消費で高い排水能力
•独立した切削テーブルシステム
•マルチヘッドプラズマおよびマルチヘッド酸素燃料の切断可能性。
•+/- 0.02 mmの位置決め精度。
•+/- 30m / minの位置決め速度。

標準実行

- 'O'フレーム設計が有限要素解析ソフトウェアによってテストされ、精密に機械加工され、高精度を保証するために応力除去されます。
- 0.001°単位で360°までのインデックス可能な工具ステーションによる油圧パンチング
- 材料に応じてCNCによって制御されたオプションのツーリングが適用される打ち抜き、切断、成形プロセス
- 2D部品だけでなく、特殊工具を取り付けることができれば、プロファイリングプロセスを使用する場合には不可能な3Dフォームを作成することができます
- 1mmピッチで600ニット/分の高いニブルリング速度
- すべての軸上の高容量モータと高精度ガイドにより、高い動作速度に達することができます。
- 厚さ8mmまでのシートを位置決めできる2枚のシートクランプを備えた剛性ビーム
- 0.04mmの非常に正確な再現性
- 100kgから1000kgまでCNCで調整されたクランプ力
- 機能の再配置
- 高い処理速度とデータ転送速度

パンチフレーム

名前：ストレスリリーフブリッジフレーム構造

高性能コンピュータ上の有限要素解析は、設計プロセスで使用されます。このコンセプトは、高荷重下で溶接され、応力除去された完全に密閉された2つの箱の製作からなる。その結果、全荷重下での振動とたわみが低減され、部品精度が高まり、工具摩耗が減少し、騒音が低減されます。

プログラマブルワークシュート

プログラム可能な大型（15.7 x 23.6）の作業シュートにより、パーツを部品コンテナに自動的に排出することができます。この機能は、他のすべてのモデルでオプションで使用できます。

プログラマブルシートクランプ

シートクランプの位置は、標準プログラム情報によって自動的に設定されます。これらのセンサがクランプされている間にシートの動きを検出すると、接触センサは自動的に機械を停止させる。

回転ヘッド：

フル360°プログラマブルヘッドは毎分40回転を実現します。高調波ゼロバックラッシュギア駆動システムは、正確な位置決めと制御を提供します。

インデックス作成可能なマルチツール

3,6,8とステーションインデックス可能なマルチツールはツールの変更を減らし、柔軟性を高めます。 .02°までプログラム可能で上下の機械的な接続がないため、上下の工具を完全に位置合わせできます。欠陥や磨耗した工具でさえも相殺することができます。

柔軟なタレットのコンセプト

- すべてのステーションが停止した状態では、ツーリングタレットのツーリングコンセプトが使用されます。最大6台のインデックス可能なマルチツールステーション（中央）を装備することができます。ステーション間インデックス作成は3秒以内に実行されます。
- すべてのダイがテーブル表面の下に配置され、シートのマーキングを防止します。より正確な部品のために、マイクロタグを最小限に抑えることができます。

CNC制御システム

Siemens 840 DsiシリーズCNC制御
Accurlは、打ち抜き用に特別に設計された非常に強力なSiemens 840 DsI CNCコントロールを選択しました。いくつかの機能があります：
•可動式制御キャビネット
イーサネットとネットワークの通信接続
•UPS電装部品サージ保護システム
•グラフィックス・ビジュアライゼーションによる内部診断
・オンラインヘルプメッセージ
モデムを介したテレマーニング（オプション）
シート質量によるシート速度の自動最適化
•機械制御によるグラフィックプログラミング
•シートレイアウトとシートレイアウトの自動計算
•リムーバブルソフトウェアキー（オフィスまたは機械プログラミング

クイック詳細

条件：新しい
CNCかどうか：CNC
電源：機械
原産地：中国（本土）
ブランド名：AccurL
モデル番号：TC-MAX1250
電圧：380V / 220Vオプション
電力（W）：10.5Kw
重量：7850Kg
寸法（L * W * H）：5190 * 3250 * 2550mm
認証：CE ISO
保証：2年間の保証期間
アフターサービスの提供：エンジニアが海外の機械にサービスを提供
パンチフォース：25トン
マックス処理サイズ：5000 * 1250ミリメートル（2番目の位置で）
マックスシートの厚さ：4mm
マックストラバース速度：80m /分
サーボシステム：Siemensサーボドライブ
CNCシステム：Siemens Sinumerik 840D Windows XP
リニアガイドとボールネジシステム：ドイツRexroth
メインモータ：Siemens Electrical
電気コンポーネント：Siemens Electrical
プログラミングソフトウェア：イスラエルのCNCKAD
