油圧せん断機械(QC12Y 16X4000)

せん断機

製品説明


A.Outer Construction
1. UG解析(有限要素解析)を使用して、コンピュータのアシスタントによって設計を最適化します。
2機械全体が板金溶接構造になっており、振動老化技術、高強度、機械の剛性によって内部応力が除去されています。
3 ..滑空ブロックの位置に対する高いフィードバック精度、正確で安定した動作、良好な同期性能、および滑りブロックの高い繰り返し位置決め精度を特徴とする、油シリンダの機械的ストッパ。
ドイツとの内部の反応を避けるためのスキル。
5.全体のフレームは防錆とサンドペーパーで錆を除去します。

B.特徴または特徴。

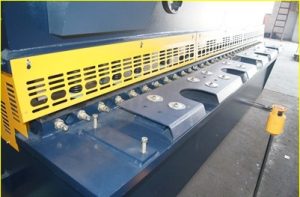

1.アシスタントツーリング作業テーブルにセットし、ツーリング調整を容易にします。

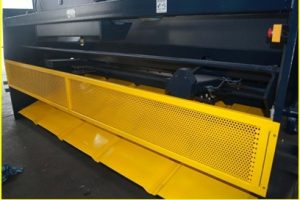

2.ローリングマテリアルサポートにより、操作が簡単になります。
3.インジケータによる指示は、ブレードクリアランスの調整のために提供され、便利で迅速な調整のために。
4.四辺縁剪断刃の採用により、刃の耐用年数が延長されます。
5.せん断ストロークのための照明と制御装置を備えたアライメント装置が、便利で迅速な調整で設定される。
6.後部ストッパーには電気調整装置と手動調整装置が装備されており、ストッパーの大きさとせん断時間を表示するためのデジタル表示装置があります。

C.油圧システム
1.高度な油圧統合バルブブロックが採用され、パイプライン接続は、優れた剛性と安定性に特化したコンパクトな構造で最小限に抑えられています。
2.フォージング材料システム:オペレートマニュアルを参照

D.電気制御システム
1.電気部品と材料は安全で長寿命の国際基準を満たしています。
2、マシンはAC380V、50HZ、制御ループはAC220Vです。バック・ゲージ制御用24V、表示用ライト6V、その他のコンポーネント用24V(お客様の要求に応じて変更)

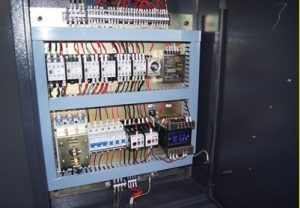

3.左側の電装箱。操作されたボタンは、機械のボタンテーブル上にある。電気的スイッチ、表示灯は電気ケース内にあります。

E.フロント。バックゲージ
1.フロントゲージ:テーブルの設定、インジケータ付き、ストッパ調整。
2.Backguage:0.55KWの電動モーターで駆動される工具セットを使用して、ツーリングセットを設定します。リアストッパーには電気的調整と手動調整装置が装備されており、ストッパーの大きさと剪断の時間を表示するためのデジタル表示装置があります。

F.供給リストの一部

いいえ。単位
1マックスプレートの厚さmm16
2マックスプレートの幅mm4000
3抗張力N / m m2450
4せん断角度2°30 '
5極間距離mm4265
6最大バックゲージ範囲mm750
7ストロークタイム回/分8
8ブレードの長さmm4100
9 ギアポンプモデルNT2-G63F
10フローL /分63
11圧力MPa31.5
12メインモーターKW22
