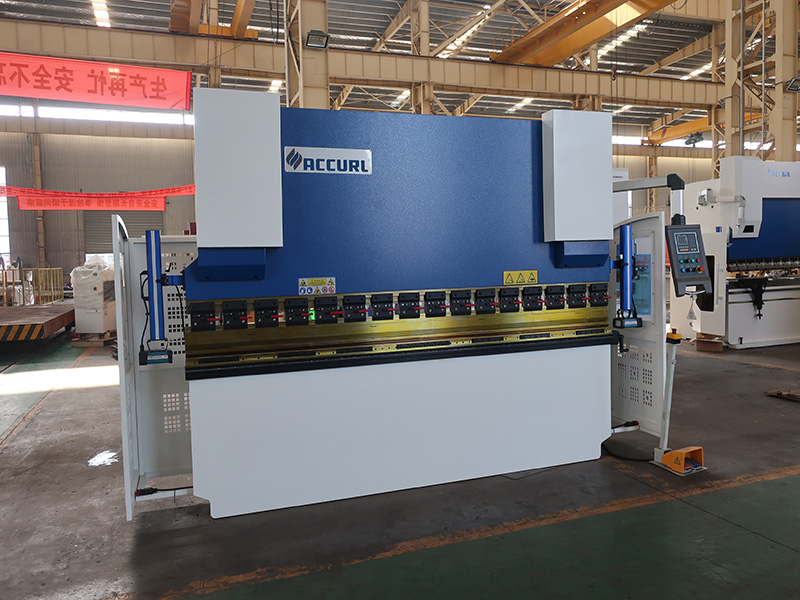

300トン油圧NCプレスブレーキマシン5M、CE安全認証付き

油圧NCプレスブレーキ5M CE安全認証300トンNCプレスブレーキマシンAccurl用

一般的な機能

---

●高精度、動的、静的なスティフネスを備えた機械加工。

●反復可能な曲げ精度を備えた油圧式同期式バルブ技術は、異なる曲面でも同じ曲げ品質を得ることができます。

●1軸バックゲージ（X = 500）システムは、ボールねじ軸で高速に動作します。
●クロメート式およびホーニング式のハイドロリックシリンダーは、高いトン数でも精度を保ちます。

●HOBIBIEGER加湿システム。

●SIEMENS電気システム。

●操作が簡単で可動式のコントロールユニットにより、作業者は作業位置を選択できます。

主な特徴

---

●フレームは頑丈でコンパクトで、正確な結果が得られます。
●高品質の軟鋼であり、系統的な機械加工を受けています。

●高精度の電気溶接

●超精密部品用のハイテクボーリングマシンの使用

●ACCURL®は、長持ちしてハイテク機器を保証するための最良の製品を選択します。

●ACCURL®が最適なコンポーネントを選択します。

製品の特徴

---

●完全にヨーロッパのデザイン、見た目の合理化、モノブロック、ST44 A1材でたわみモーメントと高張力に強固な溶接鋼フレーム。
●ACCURLプレスブレーキはEstunのユーザーフレンドリーなユーザーインターフェースを装備しており、E21はすべての主要なブレーキ機能を提供します。
●曲げ角度の自動トン数とストローク調整。簡単な角度入力と機械の操作で、正確な曲げ結果が得られます。
●すべてのチューブはチューブの挿入により接続されており、オイルの漏れや溶接チューブによる破裂を防止します。
●ボールねじとラインガイドは精度を向上させるために設計されています。
●EZ高速ウェッジクランプは、工具をすばやく交換できるように設計されています。
●セーフティフェンスと電気インターロックは、機械の安全を確保するために設計されています。

製品アプリケーション

---

ACCURL®NCプレスブレーキは、細心の注意を払って設計されており、高品質の工作機械です。フレームワークの撓みに関する研究は、機械的要請に最も適切かつ応答性のある方法で反応する製品を設計することを可能にし、安定した構造を保証し、曲げ精度を高めました。この機能は、手動クラウニングシステムによってさらに強化されています。言及に値することは、後の段階で構成上のオプションとアップグレードを追加する可能性でもあります。

機材

---

●機械フレーム
ACCURL®マシンは、私たちの熟練したエンジニアによって一歩一歩前進して設計されています。ユニークな機械設計と最高品質の材料を組み合わせることで、私たちは目標を達成し、世界で最も信頼性と耐久性のある機械を発明しました。

●ハイブリッドシステム
ACCURL®は従来のシステムと同じ価格でハイブリッドシステムを導入し、顧客に一連の利点をもたらしました。巨大な省エネルギー（伝統的な機械に比べて55％）と必要なオイル量の積極的な削減ダブルタンク。

●油圧シリンダ
シリンダーのすべてのシールは米国のPARKERで、定格荷重下で連続的に、安定した作業と高精度で作業することができます。

●ダブルガイド付きラム
ダブルガイドラムは、安定性とラム加工テーブルの垂直性を保証します。これにより、さまざまなツールや中間体を使用しても、全体の曲げ段階で高精度を保つことが可能になり、最初のテストでセンタリングが確実に行われます。

●ラム位置決めシステム
メイントーションバーマシンの制限：
1）常にセンター曲げのため（中心から離れていない）
2）円錐曲がりがない - Y1 = Y2
3）不可タンデム接続
4）Y1 / Y2の機械的同期

●パンチとダイ
分割された835mmのパンチの全長マルチVシリーズ

●X軸バックゲージ
ACCURL®プレスブレーキには、X軸（深さ）軸を自動的に調整するバックゲージが装備されており、材料が常に正確に位置決めされ、高品質の仕上げ部品が得られます。

X軸CNCバックゲージ：
1）X精密サーボ駆動バックゲージ
2）手動で調整可能なRとZ1、Z2軸
3）HIWINリニアガイドによる高速
4）DELTAサーボモータとドライブで駆動
5）ダブルリニアガイド上のバックゲージフィンガの完成
6）X軸速度800 mm / secまで、精度は0.01 mmまで

●スピードアップシステム
Speed aripシステムは、従来のシステムと比較してツールを交換する時間を8.5倍短縮します。

●フットスイッチ
ドイツのシーメンス（カテゴリ4）のフットスイッチ

●安全ライトカーテン
機械安全ライトカーテンの後ろ

ACCURL®製品の設計は、精度、スピード、柔軟性、耐久性、信頼性、高度な技術を組み合わせて、業界最高の性能対価格比を実現します。

Produtivity
●角度、力、軸の位置の自動計算
●ユーザーフレンドリーなコントロール

多様性
●オンデマンドでの設定

精度
●構造補償システム
●Schneiderインバータ電動軸
●プロポーショナル油圧

安全性
●指令CE 2006/95 CEを備えた機械
●安全ライトカーテン

信頼性

---

ACCURL®は、何十年にもわたって買収された広範な経験に基づいて、そのコンポーネントの選択について厳格な方針を持っています。すべての部品は欧州規格に準拠しており、主な供給元はドイツ、アメリカ、オランダ、イタリア、スイスです。すべての構造部品は有限要素法で計算され、高品質鋼S275とS355 JRすなわちJ2（+ N）のみが使用されます

NCプレスブレーキマシンの仕様

---
